Unity3D RPG Core | 05 鼠标控制人物移动

2022-6-24

[已归档]Unity3D RPG Core

这集开始写代码了，首先需要配置一下 Visual Studio（现在还不明白为什么有人喜欢使用 VSCode。除非 VS 没得用，VS 不香么😂），使用 Visual Studio Installer 安装 Unity 开发扩展。不先安装也没有事情，如果没有安装，打开项目的时候也会提示你安装，非常方便。

1. 新建 C# 脚本

首先在 Assets 中，如图 1 所示，新建一个 C# 脚本。这边将其命名为 MouseManager，用于鼠标相关功能的实现。

图1 新建 C# 脚本

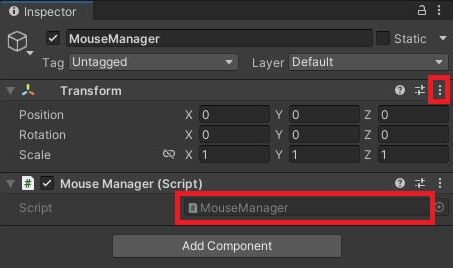

接着在 Hierarchy 窗体中新建一个空对象用于挂载脚本，视频中让养成好习惯，要将空对象的位置信息重置一下。如图 2 所示，直接把资产中的脚本拖拽到对象查看界面就可以添加。

图2 空对象

设置完成之后，我们双击脚本就会自动打开 Unity VS 工程。

2. Unity 事件

代码清单 1 中实现了添加一个 Unity 事件。第 4 行引入事件需要的命名空间 UnityEngine.Events；第 7 行定义一个 Unity 事件，参数是三维向量，因为后续需要传入人物所要移动到的坐标；需要额外添加第 6 行的反序列化特性，这样声明的变量才能显示在 Unity 界面上；第 10 行声明事件变量，命名为 OnMouseClick。

代码清单 1 定义 Unity 事件
  1. using System.Collections;
  2. using System.Collections.Generic;
  3. using UnityEngine;
  4. using UnityEngine.Events;
  5.
  6. [System.Serializable]
  7. public class EventVector3 : UnityEvent<Vector3> { }
  8. public class MouseManager : MonoBehaviour
  9. {
  10.     public EventVector3 OnMouseClick;
  11.
  12.     // Start is called before the first frame update
  13.     void Start()
  14.     {
  15.
  16.     }
  17.
  18.     // Update is called once per frame
  19.     void Update()
  20.     {
  21.
  22.     }
  23. }

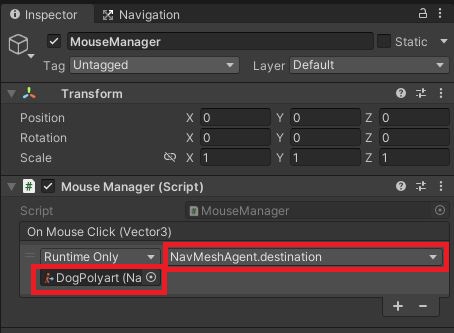

写完如上代码之后，回到 Unity 界面。可以发现，如图 3 所示，脚本处显示出了添加的 OnMouseClick 事件变量。我们将人物对象拖拽其中，指定响应事件的对象；然后设置响应设置事件的变量为 NavMeshAgent.destination（人物的 NavMeshAgent 组件在上一节视频中设置过了）。

图3 Unity 中设置变量

设置完后，接下来只需要实现如何触发事件就可以了。

3. 实现鼠标控制人物移动

我们控制人物移动方式是使用 Unity 框架中现成的 NavMeshAgent 组件功能，只要设置其 destination 属性就可以对 Agent 进行移动。

至于如何获取到移动的位置？我们通过从摄像机处引出一条到鼠标点击处的射线，再判断这条射线碰撞到了什么物体。如果是地面，则获取其碰撞的坐标，就是所要移动到的位置。

3.1 Camera.ScreenPointToRay

首先我们来看如何从相机处引出一条射线，它使用 Camera.ScreenPointToRay 函数。

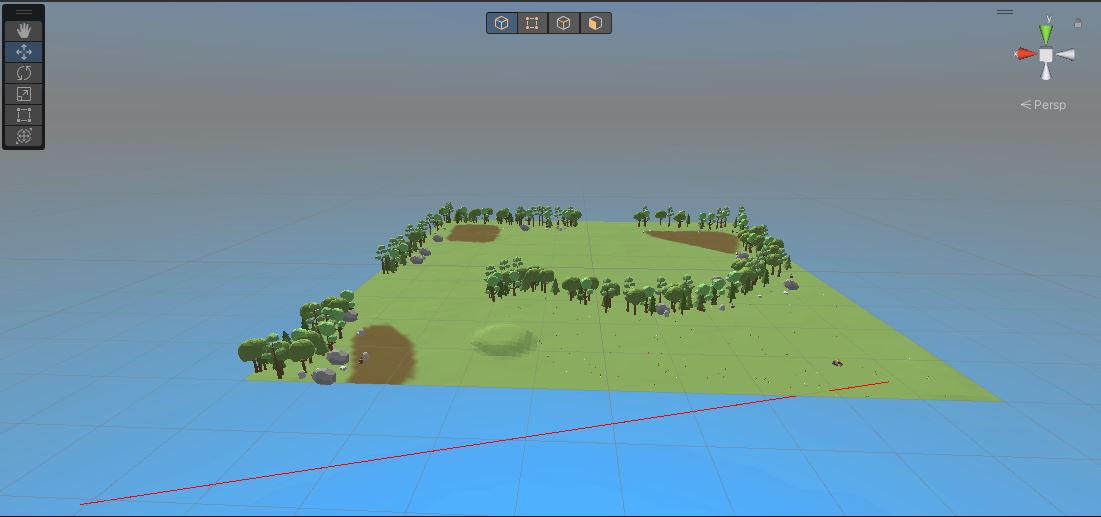

我们可以按照手册上的样例，画一条到 (0, 0) 的射线。(0, 0) 位于屏幕的左下角，所以我们会看到图 4 中的结果。

  • Ray ray = Camera.main.ScreenPointToRay(new Vector3(0, 0, 0));
  • Debug.DrawRay(ray.origin, ray.direction * 1000, Color.red);
图4 射线

Debug.DrawRay 只能在 Scene 场景中显示，不知道怎么在 Game 场景中显示。

3.2 Physics.Raycast

有了射线，判断射线碰撞到的内容，可以使用 Physics.Raycast 函数，其中一个重载函数原型为：

  • bool Raycast(Ray ray, out RaycastHit hitInfo);

返回值返回是否有物体与射线相交。额外返回值 hitInfo，返回具体碰撞信息。具体内容可以参见手册中的 RaycastHit，我们就是通过它来获取碰撞的坐标点。

3.3 开始实现功能

学习了 Camera.ScreenPointToRay 和 Physics.Raycast 的使用之后，就可以开始实现鼠标控制人物移动的功能了。

实现代码如代码清单 2 所示：第 22 行判断是否点击了鼠标左键；如果点击了，就则相机引出一条射线（第 24 行）；如果有物体碰撞（第 26 行），则判断碰撞对象是否是地面（第 28 行）；如果是地面，则调用之前设置好的 OnMouseClick 事件，其实就是设置 NavMeshAgent.destination，进而控制人物移动。

代码清单 2 实现鼠标控制人物移动
  1. using System.Collections;
  2. using System.Collections.Generic;
  3. using UnityEngine;
  4. using UnityEngine.Events;
  5.
  6. [System.Serializable]
  7. public class EventVector3 : UnityEvent<Vector3> { }
  8. public class MouseManager : MonoBehaviour
  9. {
  10.     public EventVector3 OnMouseClick;
  11.
  12.     //Camera camera;
  13.     // Start is called before the first frame update
  14.     void Start()
  15.     {
  16.
  17.     }
  18.
  19.     // Update is called once per frame
  20.     void Update()
  21.     {
  22.         if (Input.GetMouseButtonDown(0))
  23.         {
  24.             Ray ray = Camera.main.ScreenPointToRay(Input.mousePosition);
  25.             RaycastHit raycastHit;
  26.             if (Physics.Raycast(ray, out raycastHit))
  27.             {
  28.                 if (raycastHit.collider.gameObject.CompareTag("Ground"))
  29.                     OnMouseClick.Invoke(raycastHit.point);
  30.             }
  31.         }
  32.     }
  33. }

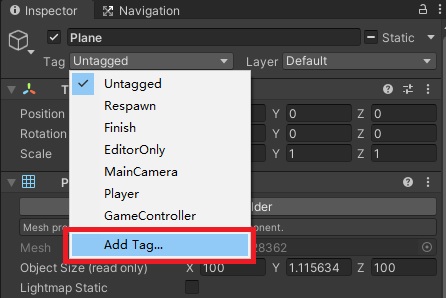

需要注意的是，这边判断碰撞对象是比较对象的标签，我们需要设置地面物体的标签为 "Ground"。设置的位置如图 5 所示，初始的时候没有名称是 "Ground" 的标签，我们需要添加后再进行选择设置。

图5 设置标签

3.4 调节 Nav Mesh Agent 参数

至此，移动的功能就已经实现了。但是运行程序后，人物移动看起来有点慢，我们可以调节 Nav Mesh Agent 组件中的现有参数。

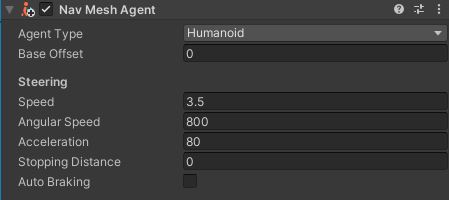

如图 6 所示，Nav Mesh Agent 组件中可以设置速度、角速度、加速度、停止距离以及是否有自动刹车效果，我们按照自己想要的效果进行设置即可。

图6 修改参数

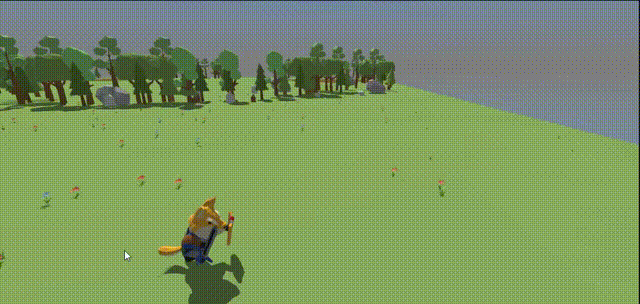

最终的效果如图 7 所示，绑定的动画还是原先素材的循环逻辑，后续需要自己定义。

图7 实现效果
