这篇文章介绍的内容范围还是在顶点着色器中，将介绍变换顶点的保存和裁剪。变换顶点通过一个弹簧连接点模拟例子进行说明；裁剪同样也通过一个小例子进行展示。

变换顶点的保存

在 OpenGL 中，可将顶点、曲面细分评估或几何着色器的结果保存在一个或多个缓存对象中，这种特征也叫做顶点反馈。自己理解的更简单点，就是以上着色器阶段的输出内容，是可以保存在自定义的缓冲的，以供之后使用。

比如以下两个在顶点着色器中定义的变量，就是我们需要保存的变换顶点：

为此，在链接程序之前需要使用 glTransformFeedbackVaryings() 函数进行指定，其原型为：

其参数都好理解，program 就是我们需要编译链接的程序对象；count 指定待输出的变换顶点个数；varyings 即是包含 count 个变换顶点变量名称的数组。最后一个参数 bufferMode，有两个值，GL_SEPARATE_ATTRIBS 和 GL_INTERLEAVED_ATTRIBS。GL_SEPARATE_ATTRIBS 将输出内容按变量个数逐一记录在单个缓存中，而 GL_INTERLEAVED_ATTRIBS 则统一记录在一起。

进行以上设置之后，程序就可以保存我们想要的顶点数据了。现在我们需要了解如何获取这些缓存数据，获取和操作的步骤和缓冲上的操作一致，比如通过

绑定反馈顶点缓存，只不过是绑定目标变成了 GL_TRANSFORM_FEEDBACK_BUFFER。GL_SEPARATE_ATTRIBS 指定时，需要特别说明一下，使用 glBindBufferBase 进行绑定：

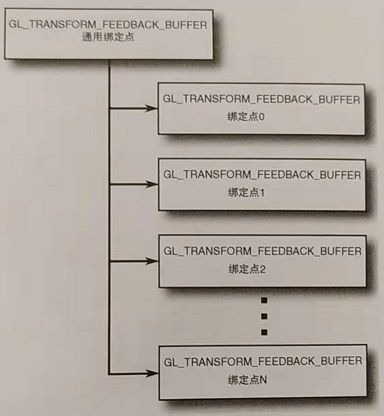

参数多了一个参数指定绑定点的下标，如图 1 所示。这个下标为 glTransformFeedbackVaryings() 中的 varyings 参数顺序指定，着色器中无法做显式的指定。

例子：弹簧质点系统

这个例子总的思路是使用两个程序，一个程序用于模拟计算弹簧系统各点状态，然后使用顶点反馈将结果进行输出，然后直接将输出结果交由另一个程序进行显示。

因为书上写了这是模拟布料的简单实现，所以当时多看了一会，虽然没怎么太理解😂 让我们先看一下模拟计算所需要用到的公式。

当前系统一个质点受到的合力：

\(F_{total}=G-\vec{d}kx-c\vec{v}\)

其中，\(\vec{d}kx\) 是胡克定律定义的弹簧弹力，包含力的方向。\(\vec{c}v\) 是摩擦损失，\(c\) 为阻尼系数。

求得合力之后，就可以使用牛顿第二定律求得质点的加速度：

\(F=m\vec{a}\)

\(\vec{a}=\frac{\vec{F}}{m}\)

进而可以根据初始速度 \(\vec{u}\) 和固定时间 \(t\) 求得最终的速度值和移动距离：

\(\vec{v}=\vec{u}+\vec{a}t\)

\(\vec{s}=\vec{u}+\frac{\vec{a}t^2}{2}\)

之后的过程，有点类似“微积分”迭代，只要 \(t\) 给的越小，迭代显示间隔越小，显示的效果就越好。

我们首先看到代码清单 1.1 中关于缓冲的设置，总共有两个顶点数组对象，记录在 m_vao[0]、m_vao[1] 中，分别对应两个着色程序。位置信息记录在 m_vbo[0]、m_vbo[1] 顶点缓冲中，一个用于输入，一个用于顶点变换输出，第四个分量存储质点重量；速度信息记录在 m_vbo[2]、m_vbo[3] 顶点缓冲中，同样一个用于输入，一个用于顶点变换输出。

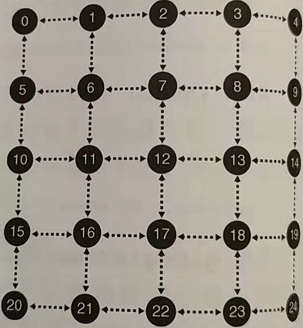

m_vbo[4] 顶点缓冲存储质点连接状况。如图 2 所示，一个质点最多有四个连接点，所以用 ivec4 存储。存储内容按图 2 中的下标定义质点，-1 代表没有点连接。

由于连接状况，需要按下标随机索引质点信息（位置和质量），所以将位置信息内容绑定到纹理缓冲中，纹理缓冲满足随机访问的特性。强调说明一下，仅仅是缓冲的绑定，缓冲中的内容和原先的位置 m_vao[0]、m_vao[1] 中的内容一样。

即程序用到两个顶点数组对象，用于程序切换。五个顶点缓冲对象：位置和速度信息各两个，用于迭代；连接情况是固定的，因此只需要一个，只读。两个纹理缓冲对象，为了随机索引位置信息。

1. vmath::vec4* initial_positions = new vmath::vec4[POINTS_TOTAL];
2. vmath::vec3* initial_velocities = new vmath::vec3[POINTS_TOTAL];
3. vmath::ivec4* connection_vectors = new vmath::ivec4[POINTS_TOTAL];
4.
5. int n = 0;
6. for (j = 0; j < POINTS_Y; j++)
7. {
8.     float fj = (float)j / (float)POINTS_Y;
9.     for (i = 0; i < POINTS_X; i++)
10.     {
11.          float fi = (float)i / (float)POINTS_X;
12.
13.          initial_positions[n] = vmath::vec4((fi - 0.5f) * (float)POINTS_X,
14.                                            (fj - 0.5f) * (float)POINTS_Y,
15.                                            0.6f * sinf(fi) * cosf(fj),
16.                                            1.0f);
17.          initial_velocities[n] = vmath::vec3(0.0f);
18.          connection_vectors[n] = vmath::ivec4(-1);
19.
20.          if (j != (POINTS_Y - 1))
21.          {
22.              if (i != 0)
23.                   connection_vectors[n][0] = n - 1;
24.              if (j != 0)
25.                   connection_vectors[n][1] = n - POINTS_X;
26.              if (i != (POINTS_X - 1))
27.                   connection_vectors[n][2] = n + 1;
28.              if (j != (POINTS_Y - 1))
29.                   connection_vectors[n][3] = n + POINTS_X;
30.          }
31.
32.          n++;
33.     }
34. }
35.
36. glCreateVertexArrays(2, m_vao);
37. glCreateBuffers(5, m_vbo);
38.
39. for (i = 0; i < 2; i++)
40. {
41.     glBindVertexArray(m_vao[i]);
42.
43.     glBindBuffer(GL_ARRAY_BUFFER, m_vbo[POSITION_A + i]);
44.     glBufferData(GL_ARRAY_BUFFER, POINTS_TOTAL * sizeof(vmath::vec4), initial_positions, GL_DYNAMIC_COPY);
45.     glVertexAttribPointer(0, 4, GL_FLOAT, GL_FALSE, 0, NULL);
46.     glEnableVertexAttribArray(0);
47.
48.     glBindBuffer(GL_ARRAY_BUFFER, m_vbo[VELOCITY_A + i]);
49.     glBufferData(GL_ARRAY_BUFFER, POINTS_TOTAL * sizeof(vmath::vec3), initial_velocities, GL_DYNAMIC_COPY);
50.     glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 0, NULL);
51.     glEnableVertexAttribArray(1);
52.
53.     glBindBuffer(GL_ARRAY_BUFFER, m_vbo[CONNECTION]);
54.     glBufferData(GL_ARRAY_BUFFER, POINTS_TOTAL * sizeof(vmath::ivec4), connection_vectors, GL_STATIC_DRAW);
55.     glVertexAttribIPointer(2, 4, GL_INT, 0, NULL);
56.     glEnableVertexAttribArray(2);
57. }
58.
59. delete[] connection_vectors;
60. delete[] initial_velocities;
61. delete[] initial_positions;
62.
63. glCreateTextures(GL_TEXTURE_BUFFER, 2, m_pos_tbo);
64. glBindTexture(GL_TEXTURE_BUFFER, m_pos_tbo[0]);
65. glTexBuffer(GL_TEXTURE_BUFFER, GL_RGBA32F, m_vbo[POSITION_A]);
66. glBindTexture(GL_TEXTURE_BUFFER, m_pos_tbo[1]);
67. glTexBuffer(GL_TEXTURE_BUFFER, GL_RGBA32F, m_vbo[POSITION_B]);

然后我们看到代码清单 1.2 占 99% 功能的用于状态模拟的顶点着色器。position_mass 是位置信息，velocity 是速度信息，connection 是连接信息。为了随机索引位置信息，tex_position 将位置信息作为纹理。这边只要知道按上述介绍的公式“一顿操作”，更新的质点位置和速度信息以顶点反馈的方式，输出到了 tf_position_mass 和 tf_velocity 中。

1. #version 410 core
2.
3. // This input vector contains the vertex position in xyz, and the
4. // mass of the vertex in w
5. layout (location = 0) in vec4 position_mass;
6. // This is the current velocity of the vertex
7. layout (location = 1) in vec3 velocity;
8. // This is our connection vector
9. layout (location = 2) in ivec4 connection;
10.
11. // This is a TBO that will be bound to the same buffer as the
12. // position_mass input attribute
13. uniform samplerBuffer tex_position;
14.
15. // The outputs of the vertex shader are the same as the inputs
16. out vec4 tf_position_mass;
17. out vec3 tf_velocity;
18.
19. // A uniform to hold the timestep. The application can update this
20. uniform float t = 0.07;
21.
22. // The global spring constant
23. uniform float k = 7.1;
24.
25. // Gravity
26. const vec3 gravity = vec3(0.0, -0.08, 0.0);
27.
28. // Global damping constant
29. uniform float c = 2.8;
30.
31. // Spring resting length
32. uniform float rest_length = 0.88;
33.
34. void main(void)
35. {
36.     vec3 p = position_mass.xyz;    // p can be our position
37.     float m = position_mass.w;     // m is the mass of our vertex
38.     vec3 u = velocity;             // u is the initial velocity
39.     vec3 F = gravity * m - c * u;  // F is the force on the mass
40.     bool fixed_node = true;        // Becomes false when force is applied
41.
42.     for (int i = 0; i < 4; i++)
43.     {
44.          if (connection[i] != -1)
45.          {
46.              // q is the position of the other vertex
47.              vec3 q = texelFetch(tex_position, connection[i]).xyz;
48.              vec3 d = q - p;
49.              float x = length(d);
50.              F += -k * (rest_length - x) * normalize(d);
51.              fixed_node = false;
52.          }
53.     }
54.
55.     // If this is a fixed node, reset force to zero
56.     if (fixed_node)
57.     {
58.          F = vec3(0.0);
59.     }
60.
61.     // Accelleration due to force
62.     vec3 a = F / m;
63.
64.     // Displacement
65.     vec3 s = u * t + 0.5 * a * t * t;
66.
67.     // Final velocity
68.     vec3 v = u + a * t;
69.
70.     // Constrain the absolute value of the displacement per step
71.     s = clamp(s, vec3(-25.0), vec3(25.0));
72.
73.     // Write the outputs
74.     tf_position_mass = vec4(p + s, m);
75.     tf_velocity = v;
76. }

最后，我们看到代码清单 1.3 中的渲染部分，第 6 至 16 行就是“核心”，我们看它是如何进行迭代的：先绑定不同的顶点数组对象，以便引用到不同的输入，同时更新对应的纹理缓冲绑定；将另一组“备用”的缓冲设置为顶点反馈输出；再将输出结果作为下一次的输入，依次迭代。

还有需要说明的一点是，模拟计算前使用 glEnable(GL_RASTERIZER_DISCARD) 取消光栅化，因为这些内容不用输出（而且更新的程序压根也没有片段着色器）。另一个程序需要输出前记得恢复：glDisable(GL_RASTERIZER_DISCARD)。

1. void render(double t)
2. {
3.     int i;
4.     glUseProgram(m_update_program);
5.     glEnable(GL_RASTERIZER_DISCARD);
6.     for (i = iterations_per_frame; i != 0; i--)
7.     {
8.          glBindVertexArray(m_vao[m_iteration_index & 1]);
9.          glBindTexture(GL_TEXTURE_BUFFER, m_pos_tbo[m_iteration_index & 1]);
10.          m_iteration_index++;
11.          glBindBufferBase(GL_TRANSFORM_FEEDBACK_BUFFER, 0, m_vbo[POSITION_A + (m_iteration_index & 1)]);
12.          glBindBufferBase(GL_TRANSFORM_FEEDBACK_BUFFER, 1, m_vbo[VELOCITY_A + (m_iteration_index & 1)]);
13.          glBeginTransformFeedback(GL_POINTS);
14.          glDrawArrays(GL_POINTS, 0, POINTS_TOTAL);
15.          glEndTransformFeedback();
16.     }
17.
18.     glDisable(GL_RASTERIZER_DISCARD);
19.     glClearBufferfv(GL_COLOR, 0, sb7::color::Black);
20.
21.     glUseProgram(m_render_program);
22.     if (draw_points)
23.     {
24.          glDrawArrays(GL_POINTS, 0, POINTS_TOTAL);
25.     }
26. }

裁剪

裁剪的内部实现很复杂，但是通过 OpenGL 来达到裁剪的效果很简单。OpenGL 定义了内置变量 gl_ClipDistance 指示点到裁剪平面的距离。如果点到裁剪平面的距离为负数，则会按相应逻辑被裁剪掉。

我们直接看到代码清单 2.1 的例子，例子中进行普通平面裁剪和球型平面裁剪。

1. #version 410 core
2.
3. // Per-vertex inputs
4. layout (location = 0) in vec4 position;
5. layout (location = 1) in vec3 normal;
6.
7. uniform mat4 mv_matrix;
8. uniform mat4 proj_matrix;
9.
10. // Clip plane
11. uniform vec4 clip_plane = vec4(1.0, 1.0, 0.0, 0.85);
12. uniform vec4 clip_sphere = vec4(0.0, 0.0, 0.0, 4.0);
13.
14. void main(void)
15. {
16.     // Calculate view-space coordinate
17.     vec4 P = proj_matrix * mv_matrix * position;
18.
19.     // Write clip distances
20.     gl_ClipDistance[0] = dot(P, clip_plane);
21.     gl_ClipDistance[1] = length(P.xyz / P.w - clip_sphere.xyz) - clip_sphere.w;
22.
23.     // Calculate the clip-space position of each vertex
24.     gl_Position = P;
25. }

统一变量 clip_plane 设置为平面的法向量，w 分量为到原点的偏移。保证 clip_plane 是单位向量的话，点积运算就是点到平面的距离。我们将面设置成移动的 y-z 面，裁剪效果如视频 1 所示。

统一变量 clip_sphere 设置为球的中心点，w 分量为球的半径。点到球平面的距离为点到球的中心减去球的半径。我们将球的中心设置到原点，逐渐增大半径，裁剪效果如视频 2 所示。

总结

至此，我们第 7 章就学习完毕了。我们学习了不同的绘图指令：索引绘图指令、实例化绘图指令和间接绘图指令。接着学习了顶点反馈的方法和裁剪。

后续就会开始第 8 章的学习，按照管线的流程，将学习曲面细分着色器和几何着色器。
