第 5 章的内容繁多，本篇文章先记录“缓冲”的这节内容。在之前的学习内容中，我们了解过一个叫做顶点数组对象（VAO）的东西，但是没有向它传递过数据：一开始是硬编码的顶点数据，紧接着我们可以通过顶点属性逐帧改变顶点的位置。现在这篇文章我们就开始学习如何向 VAO 传递批量的顶点数据。

创建缓冲和分配内存

首先我们需要关注的是，这些大量的顶点数据如何存放在 GPU 上？和 CPU 上一样，其也有缓冲的概念，我们需要了解如何创建缓冲和分配内存。逐一介绍每个接口函数难免枯燥，我们先直接看到代码：

• // The type used for names in OpenGL is GLuint
• GLuint buffer;
•
• // Create a buffer
• glCreateBuffers(1, &buffer);
•
• // Specify the data store parameters for the buffer
• glNamedBufferStorage(
•     buffer,  // Name of the buffer
•     1024 * 1024,  // 1 MiB of space
•     NULL,  // No initial data
•     GL_MAP_WRITE_BIT);  // Allow map for writing
•
• // Now bind it to the contex using the GL_ARRAY_BUFFER binding point
• glBindBuffer(GL_ARRAY_BUFFER, buffer);

我们看到清单 5.1 中，buffer 管理单位的术语是缓冲名称，即代码中的 GLuint buffer。这个概念和 windows 中的句柄以及 linux 中的文件描述符非常类似。

可以使用 glCreateBuffers() 函数创建缓冲对象。这个函数好理解，第一个参数是想要创建的数量，第二个参数是存储创建好的各个缓冲名称的数组。

缓冲名称只是一个管理单位，我们还需要根据它分配其对应的内存。分配的内存在 OpenGL 中的术语是 数据库。代码中使用 glNamedBufferStorage() 函数分配：

第一个参数是缓冲名称；第二个参数是需要分配的缓冲大小；第三个参数可以指定需要初始化的数据，不需要则置为 NULL；第四个参数指定一些权限，比如读、写、映射等权限，这部分和后续的数据更新有关，我们放在后面再提及。

可以看到清单中还使用到了 glBindBuffer() 函数。这边涉及到的一个术语为缓冲绑定点，可以把缓冲名称绑定到各个缓冲绑定点上。有这么一个概念的一个原因是，glNamedBufferStorage 从 OpenGL 4.5 才开始支持，之前分配内存需要使用 glBufferStorage() 函数：

可以看到仅仅是第一个参数发生了变化，需要传递缓冲绑定点。所以我们需要先使用 glBindBuffer() 将现有缓冲名称绑定到想要的缓冲绑定点上，再使用 glBufferStorage() 分配内存。中间多了一层单一映射，多了一个绑定的步骤。

即以下步骤也同样可以分配内存：

更新缓冲内容

除了可以在分配内存时指定初始化数据之外，后续还可以有方法更新缓冲内容。

第一个方法是使用清单 5.2 中的 glBufferSubData() 函数。它的第一参数指定缓冲绑定点；第二个参数指定内存偏移；第三个参数指定写入数据大小；第四个参数指定写入的数据。

需要特别注意的是，使用 glBufferSubData() 更新的缓冲，其所对应的分配内存的标志必须含有 GL_DYNAMIC_STORAGE_BIT，代表缓冲内容可直接更新。

与 glNamedBufferStorage/glBufferStorage 类似，同样也有一个缓冲名称版本的函数：glNamedBufferSubData()，此处便不再赘述。

• // This is the data that we will place into the buffer object
• static const float data[] =
• {
•      0.25, -0.25, 0.5, 1.0,
•      -0.25, -0.25, 0.5, 1.0,
•      0.25,  0.25, 0.5, 1.0
• };
•
• // Put the data into the buffer at offset zero
• glBufferSubData(GL_ARRAY_BUFFER, 0, sizeof(data), data);

第二个方法是使用清单 5.3 中的 glMapNamedBuffer() 函数。使用 glMapNamedBuffer 会得到一个应用可访问的 CPU 地址，然后我们就可以直接往其中填充数据，最后需要使用 glUnmapNamedBuffer() 函数解除内存映射。

同样的，针对缓冲绑定点也有一组函数：glMapBuffer 和 glUnmapBuffer。以上这个操作过程非常好理解，可以看到和 linux 中的 map/unmap 如出一辙。

还有需要注意的一点是，使用映射更新缓冲内容时，分配内存时需要指定 GL_MAP_WRITE_BIT 标志。

• // This is the data that we will place into the buffer object
• static const float data[] =
• {
•      0.25, -0.25, 0.5, 1.0,
•      -0.25, -0.25, 0.5, 1.0,
•      0.25,  0.25, 0.5, 1.0
• };
•
• // Get a pointer to the buffer's data store
• void* ptr = glMapNamedBuffer(buffer, GL_WRITE_ONLY);
•
• // Copy our data into it...
• memcpy(ptr, data, sizeof(data));
•
• // Tell OpenGL that we're done with the pointer
• glUnmapNamedBuffer(buffer);

使用缓冲为顶点着色器提供数据

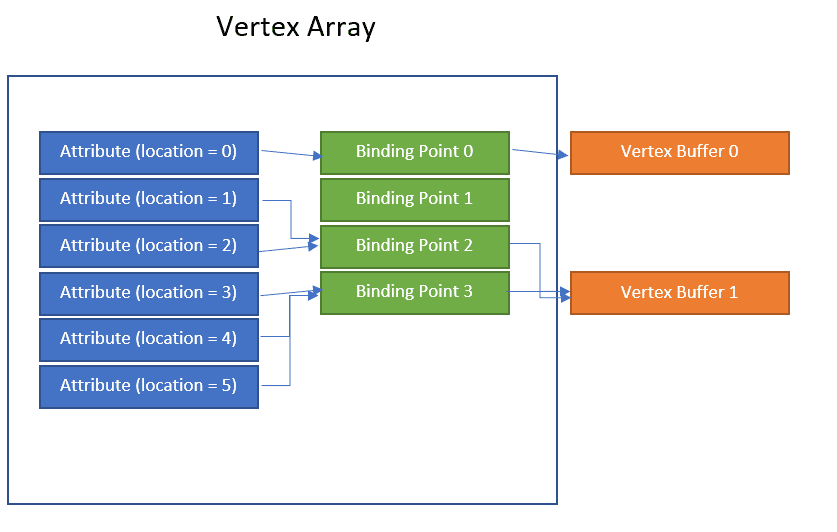

在介绍完缓冲的概念后，我们继续回到顶点数组对象。这节的内容，自己初看非常迷糊，不知书中所云。网上找到图 1 所示内容，才大致了解其中机制。

看到图 1 最左边的一列，这个我们已经了解过了，是顶点着色器中的顶点位置属性。图中最右的一列，我们也已经了解过了，就是存储顶点数据的缓冲。只有中间一列我们第一次看到，它叫顶点缓存绑定。顶点缓存绑定的设计机制未知，看着可能是想更方便的映射顶点属性和缓冲之间的联系。

顶点属性和顶点缓存绑定点之间的连接使用 glVertexArrayAttribBinding() 函数：

第一个参数 vaobj 指定所在的顶点数组对象；第二个参数 attribindex 指定连接属性的索引；第三个属性 bindingindex 指定绑定点的索引。这样就建立了 attribindex 和 bindingindex 之间的联系，即图 1 中左侧两列之间的连线。

顶点缓存绑定点和顶点数据缓冲之间的连接使用 glVertexArrayVertexBuffer() 函数：

第一个参数 vaobj 指定所在的顶点数组对象；第二个属性 bindingindex 指定绑定点的索引；第三个参数 buffer 指定缓冲；第四个参数 offset 指定缓冲数据的偏移；第五个参数 stride 指定顶点缓冲数据中一组顶点数据的大小（因为可能是 vec3 或 vec4 等等），即数据的步长。这样就建立了 bindingindex 和 buffer 之间的联系，即图 1 中右侧两列之间的连线。

绑定了之间的联系之后，我们还需要进一步解释缓冲中顶点数据的布局情况，需要使用 glVertexArrayAttribFormat() 函数：

第一个参数 vaobj 指定所在的顶点数组对象；第二个参数 attribindex 指定顶点属性的索引；第三个参数 size 注意指定的是分量个数，比如 vec4 则对应的值 4；第四个参数 type 指定每个分量的属性；第五个参数 normalized 指定值是否要归一化；第六个参数 relativeoffset 指定顶点的偏移。

glEnableVertexArrayAttrib() 函数使能顶点数组对象向顶点着色器传输数据的功能。禁止此功能使用 glDisableVertexArrayAttrib() 函数。

清单 5.4 的内容紧承之前的内容，后续创建了顶点数组对象，然后将绑定点 0 和我们创建的顶点数据缓冲绑定，接着设置顶点数据格式，最后使能顶点数组对象向顶点着色器传输数据。这边没有指定属性和绑定点之间的连接，应该默认是连接第一项。

• GLuint vao;
• glCreateVertexArrays(1, &vao);
• glBindVertexArray(vao);
•
• // First, bind a vertex buffer to the VAO
• glVertexArrayVertexBuffer(vao,     // Vertex array object
•                           0,       // First vertex buffer binding
•                           buffer,  // Buffer object
•                           0,       // Start from the beginning
•                           sizeof(vmath::vec4));  // Each vertex is one vec4
•
• // Now, describe the data to OpenGL, tell it where it is, and turn on automatic
• // vertex fetching for the specified attribute
• glVertexArrayAttribFormat(vao,       // Vertex array object
•                           0,         // First attribute
•                           4,         // Four components
•                           GL_FLOAT,  // Floating-point data
•                           GL_FALSE,  // Normalized - ignored for floats
•                           0);  // First elements of the vertex
•
• glEnableVertexArrayAttrib(vao, 0);

为此，我们的顶点着色器也大大简化：

• #version 450 core
•
• layout (location = 0) in vec4 position;
•
• void main()
• {
•     gl_Position = position;
• }

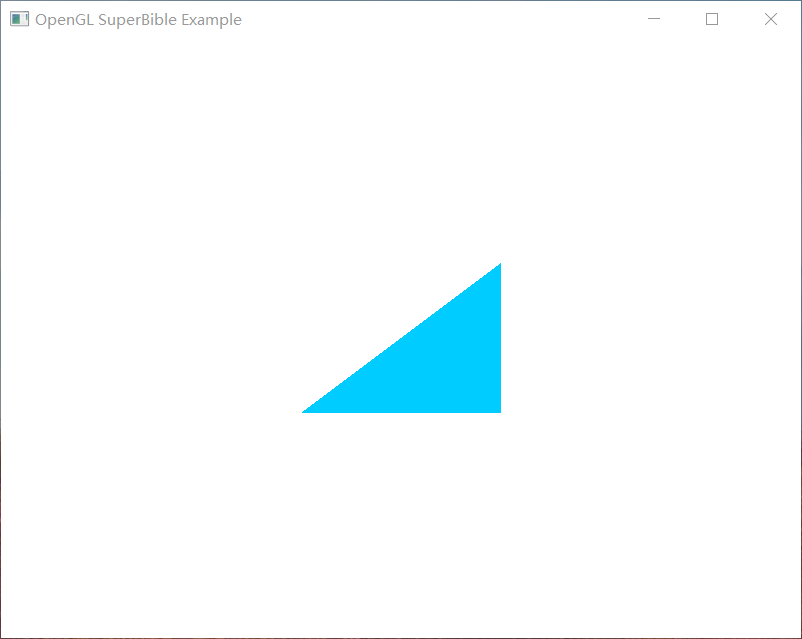

当然，画出的三角形是没有差别的😂 即使使用了不同的方法。

使用多个顶点着色器输入数据

通过这个例子的学习，我们可以进一步感受图 1 中的连接关系：此时需要有两个顶点属性、两个顶点数据缓冲。

如清单 5.6 所示，我们又再次“改造”了顶点着色器，不仅使其顶点数据从顶点数组对象获取，也使颜色数据从顶点数组对象获取。

• #version 450 core
•
• layout (location = 0) in vec3 position;
• layout (location = 1) in vec3 color;
•
• out vec3 vs_color;
•
• void main()
• {
•     gl_Position = vec4(position, 1.0);
•     vs_color = color;
• }

具体组织的连接方式如清单 5.7 所示。首先我们创建两个缓冲，一个存储顶点数据，一个存储颜色数据。glVertexArrayVertexBuffer() 函数连接绑定点和缓冲。glVertexArrayAttribBinding() 函数连接顶点属性和绑定点。

此外，glVertexArrayAttribFormat() 解释数据布局。glEnableVertexArrayAttrib() 开启顶点属性从顶点数组对象读取数据的功能。

• GLuint buffer[2];
• GLuint vao;
•
• static const GLfloat positions[] =
• {
•     0.25, -0.25, 0.5,
•     -0.25, -0.25, 0.5,
•     0.25,  0.25, 0.5,
• };
•
• static const GLfloat colors[] =
• {
•     1.0, 0.0, 0.0,
•     0.0, 1.0, 0.0,
•     0.0, 0.0, 1.0,
• };
•
• // Create the vertex array object
• glCreateVertexArrays(1, &vao);
• glBindVertexArray(vao);
•
• // Get create two buffers
• glCreateBuffers(2, &buffer[0]);
•
• // Initialize the first buffer
• glNamedBufferStorage(buffer[0], sizeof(positions), positions, 0);
•
• // Bind it to the vertex array - offset zero, stride = sizeof(vec3)
• glVertexArrayVertexBuffer(vao, 0, buffer[0], 0, sizeof(vmath::vec3));
•
• // Tell OpenGL what the format of the attribute is
• glVertexArrayAttribFormat(vao, 0, 3, GL_FLOAT, GL_FALSE, 0);
•
• // Tell OpenGL which vertex buffer binding to use for this attribute
• glVertexArrayAttribBinding(vao, 0, 0);
•
• // Enable the attribute
• glEnableVertexArrayAttrib(vao, 0);
•
• // Perform similar initialization for the second buffer
• glNamedBufferStorage(buffer[1], sizeof(colors), colors, 0);
• glVertexArrayVertexBuffer(vao, 1, buffer[1], 0, sizeof(vmath::vec3));
• glVertexArrayAttribFormat(vao, 1, 3, GL_FLOAT, GL_FALSE, 0);
• glVertexArrayAttribBinding(vao, 1, 1);
• glEnableVertexArrayAttrib(vao, 1);

交错顶点属性

通过这个例子的学习，我们可以进一步感受是如何“告诉” OpenGL 顶点数据是如何布局的。如果了解过 YUV 的平面排布和交错排布，就会发现交错顶点属性和这个类似。这里，顶点数据和颜色数据是交错排布的，就和 NV12 中 U、V 分量交错排布一样。

定义的紧凑数据结构如下所示：

再看到清单 5.8，首先我们定义了交错结构的 vertices 数组。glVertexArrayAttribBinding() 将两个属性都连接同一个绑定点；所以就只有一个绑定点使用 glVertexArrayVertexBuffer() 函数连接缓冲。

最重要的，我们要看 OpenGL 是如何区分和定位交错数据的。首先看到 glVertexArrayVertexBuffer() 的 stride 参数，为 sizeof(vertex)，我们可以想象内部每次给定一组数据都为一个 stride 大小。接着看到 glVertexArrayAttribFormat() 函数的 offset 参数，此处值为交错数据在整体结构上的偏移。同样我们可以想象，传入一组数据后，加上偏移，再加上大小，就定位到了我们想要的数据了。

• GLuint vao;
• GLuint buffer;
•
• static const vertex vertices[] =
• {
•     { 0.25, -0.25, 0.5, 1.0, 0.0, 0.0 },
•     { -0.25, -0.25, 0.5, 0.0, 1.0, 0.0 },
•     { 0.25,  0.25, 0.5, 0.0, 0.0, 1.0 },
• };
•
• // Create the vertex array object
• glCreateVertexArrays(1, &vao);
• glBindVertexArray(vao);
•
• // Allocate and initialize a buffer object
• glCreateBuffers(1, &buffer);
• glNamedBufferStorage(buffer, sizeof(vertices), vertices, 0);
•
• // Set up two vertex attributes - first position
• glVertexArrayAttribBinding(vao, 0, 0);
• glVertexArrayAttribFormat(vao, 0, 3, GL_FLOAT, GL_FALSE, offsetof(vertex, x));
• glEnableVertexArrayAttrib(vao, 0);
•
• // Now colors
• glVertexArrayAttribBinding(vao, 1, 0);
• glVertexArrayAttribFormat(vao, 1, 3, GL_FLOAT, GL_FALSE, offsetof(vertex, r));
• glEnableVertexArrayAttrib(vao, 1);
•
• // Finally, bind our one and only buffer to the vertex array object
• glVertexArrayVertexBuffer(vao, 0, buffer, 0, sizeof(vertex));

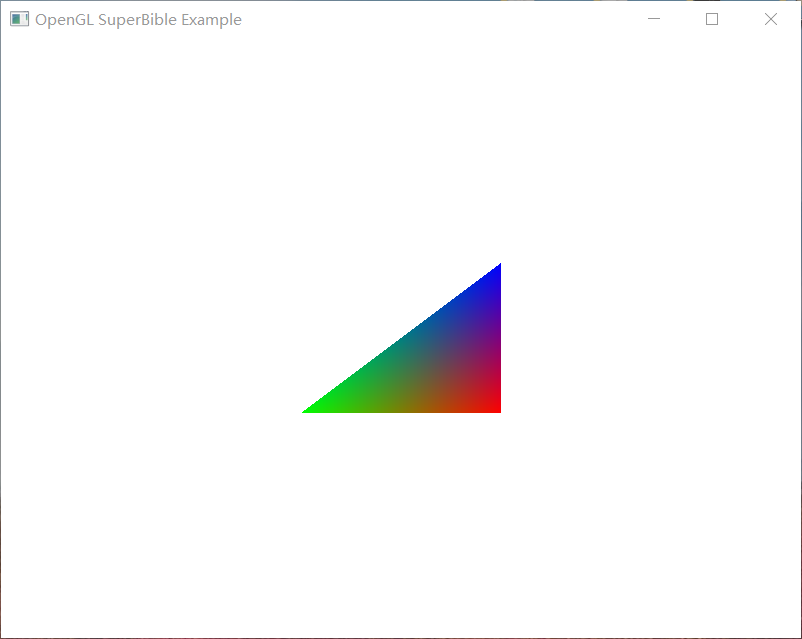

同样，结果如图 3 所示，画的三角形也没有新意。

想画复杂一点的东西

上面实验做了一番，到头来还是之前出现过的两个三角形。难免有点“扫兴”。如开头所说，缓冲就是为了给顶点数组对象提供大量数据的，为此决定尝试画复杂一点的东西。

巧的是，之前一段时间学过一丢丢的 Maya，跟着教程做过几个模型。在此，我们可以将其导出为 obj 格式。obj 格式相对来说比较简单，目前我们只需要用到顶点信息。

v 开头的就是顶点的 x、y、z 坐标，像

f 开头的就是面的索引信息，像

其中包含了不止顶点的索引，还有其他量的索引。第一个数代表顶点索引，此处 206、275、274 下标的顶点构成了一个三角面。

obj 格式的解析并不复杂，首先按 v 依次读取记录每个顶点坐标。需要注意的是，坐标值并未在 (-1,1) 之间，为此我们读取时需要顺便记录一下 x、y、z 方向上的最大值和最小值：

之后选用 x、y、z 方向上最大的范围作为基准：

最后依据基准进行归一化，并把三角面的各个顶点写入文件供后续的 OpenGL 程序读取。

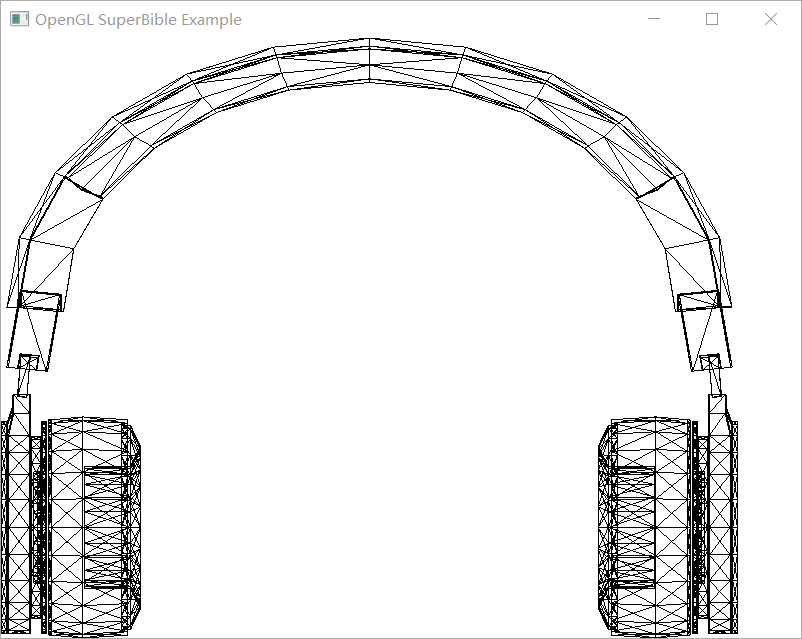

OpenGL 的程序和前面所讲的内容大同小异，使用映射方式读取会更方面一点。最后画出的图形如下：

总结

这篇文章介绍了缓冲的概念，说明了如何创建。并且后续说明了如何在缓冲中存储顶点数据，并传给顶点数组对象。使用顶点数组对象是学到的新的渲染方式，可以一次性定义大量顶点，依据它我们绘制一个头戴式耳机。同时，我们也了解了 obj 格式，但是书中作者定义了一种自定义格式存储顶点等数据，等用到它时再做了解。
