目前，我们的软件渲染流程已经全部实现完毕。后续，我们会继续在此软件渲染的基础上实现几个案例，验证功能的正确性。

在本篇文章中，我们实现摄像机功能。操作方式和 UE 编辑器中的视口漫游类似：W/S/A/D/Q/E 键控制摄像机的位置平移；按住鼠标右键并移动，控制摄像头的旋转。

1. 添加 Windows 输入事件

因为现在需要响应键盘和鼠标事件，所以需要在之前的 TBasicWindow 类中添加相应的消息处理。

不过在此之前，我们先“抽象”一下逻辑。如代码清单 1.1 所示，我们定义鼠标和键盘的相关事件输入接口。

1. class IInputHandler {
2. public:
3.     virtual void OnKeyDown(int virtualKeyCode) = 0;
4.     virtual void OnKeyUp(int virtualKeyCode) = 0;
5.     virtual void OnMouseMove(
6.         int posX,
7.         int posY,
8.         bool leftButton,
9.         bool rightButton,
10.         bool middleButton) = 0;
11. };

接着，如代码清单 1.2 所示，我们添加事件注册方法。

1. class TBasicWindow
2. {
3. public:
4.     void AddInputHandler(IInputHandler* handler);
5.
6. private:
7.     static std::vector<IInputHandler*> m_inputHandlers;
8. };

1. void TBasicWindow::AddInputHandler(IInputHandler* handler)
2. {
3.     m_inputHandlers.push_back(handler);
4. }

这样，我们就可以在 WindowProc 函数里调用注册好的事件处理函数。如代码清单 1.3 所示，我们添加键盘按下（WM_KEYDOWN）和弹起（WM_KEYUP）的处理，以及鼠标移动（WM_MOUSEMOVE）的处理。

1. LRESULT CALLBACK TBasicWindow::WindowProc(HWND hwnd, UINT uMsg, WPARAM wParam, LPARAM lParam)
2. {
3.     int posX;
4.     int posY;
5.
6.     bool leftButton = false;
7.     bool rightButton = false;
8.     bool middleButton = false;
9.
10.     switch (uMsg)
11.     {
12.     case WM_DESTROY:
13.         PostQuitMessage(0);
14.         return 0;
15.
16.     case WM_CLOSE:
17.         DestroyWindow(hwnd);
18.         return 0;
19.
20.     case WM_PAINT:
21.     {
22.         PAINTSTRUCT ps;
23.         HDC hdc = BeginPaint(hwnd, &ps);
24.
25.         // 不在这里使用 BitBlt，因为 WM_PAINT 消息处理可能导致绘制延迟。
26.         // 为了保证实时渲染，我们会直接在渲染函数中调用 BitBlt。
27.         //BitBlt(hdc, 0, 0, ps.rcPaint.right - ps.rcPaint.left, ps.rcPaint.bottom - ps.rcPaint.top, m_hMemDC, ps.rcPaint.left, ps.rcPaint.top, SRCCOPY);
28.
29.         EndPaint(hwnd, &ps);
30.
31.         return 0;
32.     }
33.
34.     case WM_KEYDOWN:
35.         for (auto handler : m_inputHandlers)
36.             handler->OnKeyDown(wParam);
37.         break;
38.
39.     case WM_KEYUP:
40.         for (auto handler : m_inputHandlers)
41.             handler->OnKeyUp(wParam);
42.         break;
43.
44.     case WM_MOUSEMOVE:
45.         posX = GET_X_LPARAM(lParam);
46.         posY = GET_Y_LPARAM(lParam);
47.
48.         leftButton = wParam & MK_LBUTTON;
49.         rightButton = wParam & MK_RBUTTON;
50.         middleButton = wParam & MK_MBUTTON;
51.
52.         for (auto handler : m_inputHandlers)
53.             handler->OnMouseMove(posX, posY, leftButton, rightButton, middleButton);
54.         break;
55.
56.     default:
57.         return DefWindowProc(hwnd, uMsg, wParam, lParam);
58.     }
59. }

2. 摄像机前向量

摄像机前向量可以通过旋转得到。但这节介绍一种新的方式，可以使用 yaw 和 pitch 角决定一个向量方向。即用 yaw 和 pitch 角定义摄像机的前向量。

yaw 是偏航角的意思，可以理解成，人左右转头；pitch 是俯仰角的意思，可以理解成，人上下点头。

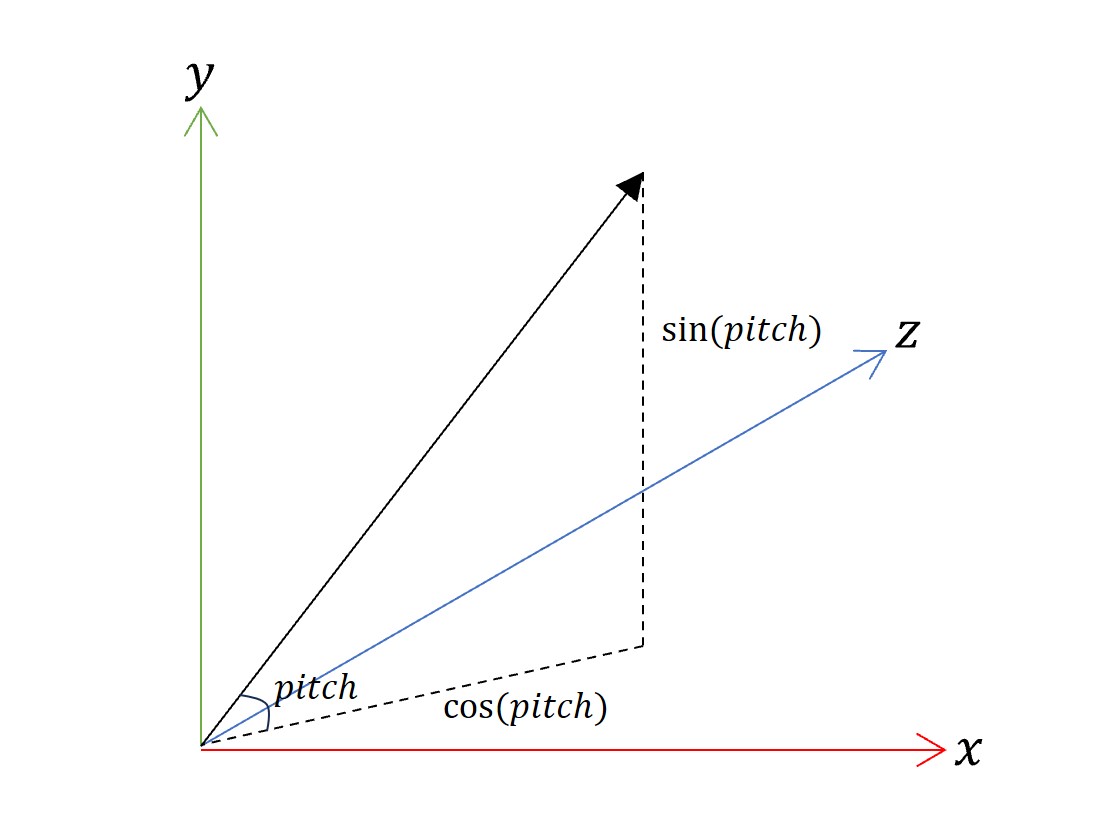

如图 1 左手坐标系所示，我们设 pitch 角相对于 x-z 平面，即在 x-z 平面上“点头”。可以看到 z 坐标只和 pitch 角相关，我们可以先得到向量的 z 坐标：

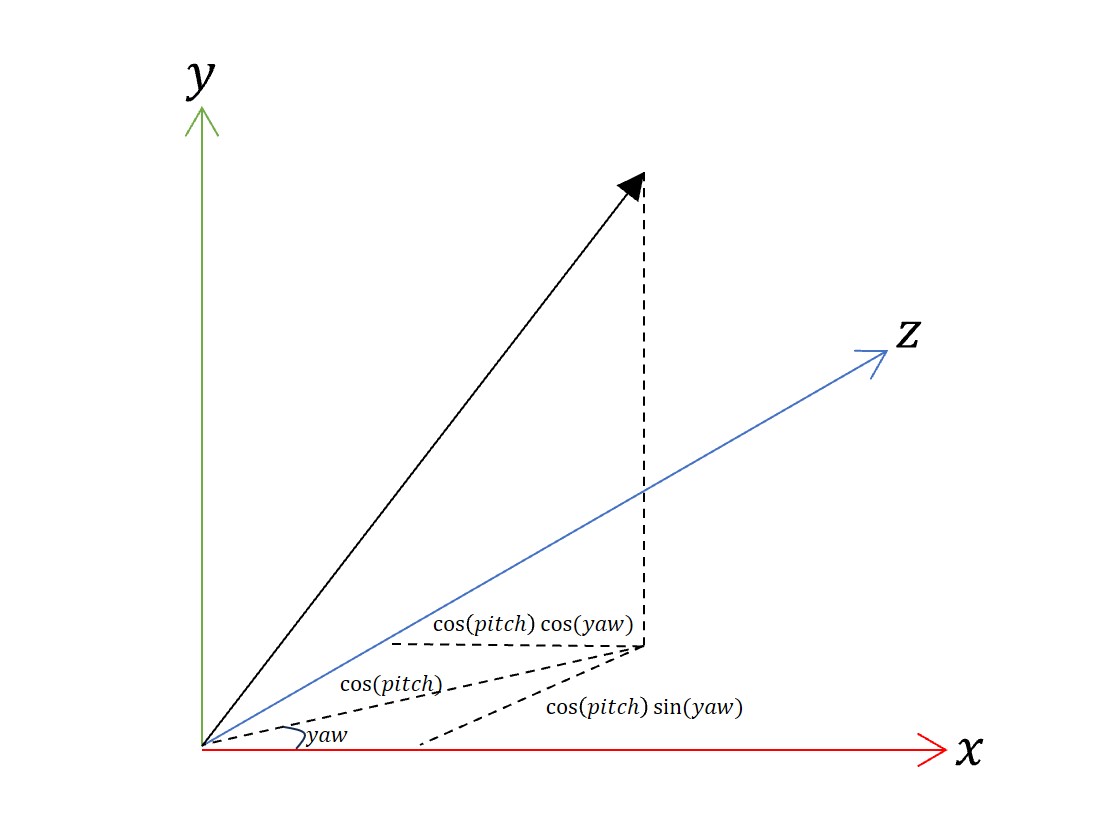

如图 2 所示，设向量在 x-z 平面上的投影，与 x 轴的夹角为 yaw 角。投影的长度在图 1 中已经计算得到为 cos(pitch)，所以可以得到向量的 x 和 y 坐标：

3. 摄像机代码实现

摄像机的前向量定位，是本章中唯一涉及到推导的地方。所以在了解如何定位之后，我们就可以开始实现摄像机相关的代码了。

如代码清单 2.1 所示，我们先大致看一下设计的摄像机类。摄像机类继承 IInputHandler 接口，后续需要实现键盘和鼠标的处理。最终想要获取的是视图矩阵（通过 GetViewMatrix 函数获取），其他变量都是为了获取视图矩阵记录的中间变量。

我们逐帧调用 GetViewMatrix 函数，更新视图矩阵。

1. class TCameraController : public IInputHandler
2. {
3. public:
4.     virtual void OnKeyDown(int virtualKeyCode) override;
5.     virtual void OnKeyUp(int virtualKeyCode) override;
6.     virtual void OnMouseMove(
7.         int posX,
8.         int posY,
9.         bool leftButton,
10.         bool rightButton,
11.         bool middleButton) override;
12.
13.     TCameraController(const tmath::Vec3f& initialPosition, const tmath::Vec3f& eyePosition);
14.     tmath::Mat4f GetViewMatrix();
15. private:
16.     tmath::Vec3f m_position;
17.     tmath::Vec3f m_forward;
18.     tmath::Vec3f m_up = { 0.0f, 1.0f, 0.0f };
19.
20.     float m_yaw;
21.     float m_pitch;
22.     float m_mouseSensitivity = 0.05f;
23.     float m_lastX, m_lastY;
24.     bool  m_mouseDown = false;
25.
26.     float m_moveSpeed = 0.01f;
27.
28.     std::unordered_map<int, bool> m_keyState;
29.     tmath::Mat4f m_viewMatrix;
30. };

我们首先看键盘和鼠标的输入处理。如代码清单 2.2 所示，键盘的输入，我们只先记录当前帧下按下了什么键，最后获取视图矩阵的时候再统一处理。需要记录多个按键的原因是，可能会同时按下多个键。

鼠标移动的逻辑是，只在按下鼠标右键的情况下进行状态更新。鼠标在左、右方向上的移动偏移，我们作为 yaw 角的增量；上、下方向上的偏移，我们作为 pitch 角的增量。

1. void TCameraController::OnKeyDown(int virtualKeyCode)
2. {
3.     if (virtualKeyCode == 'W' || virtualKeyCode == 'S' ||
4.         virtualKeyCode == 'A' || virtualKeyCode == 'D' ||
5.         virtualKeyCode == 'Q' || virtualKeyCode == 'E')
6.     {
7.         m_keyState[virtualKeyCode] = true;
8.     }
9. }
10. void TCameraController::OnKeyUp(int virtualKeyCode)
11. {
12.     if (virtualKeyCode == 'W' || virtualKeyCode == 'S' ||
13.         virtualKeyCode == 'A' || virtualKeyCode == 'D' ||
14.         virtualKeyCode == 'Q' || virtualKeyCode == 'E')
15.     {
16.         m_keyState[virtualKeyCode] = false;
17.     }
18. }

1. void TCameraController::OnMouseMove(
2.     int posX,
3.     int posY,
4.     bool leftButton,
5.     bool rightButton,
6.     bool middleButton)
7. {
8.     if (rightButton == false)
9.         m_mouseDown = false;
10.     else
11.     {
12.         if (m_mouseDown == false)
13.         {
14.             m_lastX = posX;
15.             m_lastY = posY;
16.             m_mouseDown = true;
17.         }
18.
19.         float offsetX = m_lastX - posX;
20.         float offsetY = m_lastY - posY;
21.
22.         m_lastX = posX;
23.         m_lastY = posY;
24.
25.         m_yaw += offsetX * m_mouseSensitivity;
26.         m_pitch += offsetY * m_mouseSensitivity;
27.
28.         m_pitch = std::clamp(m_pitch, -89.0f, 89.0f);
29.     }
30. }

获取视图矩阵的逻辑，如代码清单 2.3 所示，我们通过最新状态的 yaw 和 pitch 角，计算得到摄像机新的前向量。接着可以计算得到新的右向量和上向量。这样我们就可以更新摄像机的位置。

有了摄像机的新位置和新坐标基之后，我们可以通过 LookAtMatrix 函数得到新的视图矩阵。LookAtMatrix 函数在之前的 《空间变换》 文章中已经实现。

1. tmath::Mat4f TCameraController::GetViewMatrix()
2. {
3.     m_forward.x() = cos(tmath::degToRad(m_yaw)) * cos(tmath::degToRad(m_pitch));
4.     m_forward.y() = sin(tmath::degToRad(m_pitch));
5.     m_forward.z() = sin(tmath::degToRad(m_yaw)) * cos(tmath::degToRad(m_pitch));
6.     m_forward.Normalize();
7.     //printf("m_forward=%f %f %f\n", m_forward.x(), m_forward.y(), m_forward.z());
8.
9.     tmath::Vec3f right = tmath::cross(tmath::Vec3f(0.0f, 1.0f, 0.0f), m_forward).Normalize();
10.
11.     m_up = tmath::cross(m_forward, right).Normalize();
12.     //printf("m_up=%f %f %f\n", m_up.x(), m_up.y(), m_up.z());
13.     if (m_keyState['W'])
14.         m_position += m_forward * m_moveSpeed;
15.     if (m_keyState['S'])
16.         m_position -= m_forward * m_moveSpeed;
17.     if (m_keyState['A'])
18.         m_position -= right * m_moveSpeed;
19.     if (m_keyState['D'])
20.         m_position += right * m_moveSpeed;
21.     if (m_keyState['Q'])
22.         m_position -= m_up * m_moveSpeed;
23.     if (m_keyState['E'])
24.         m_position += m_up * m_moveSpeed;
25.
26.     tmath::Vec3f eye = m_position + m_forward;
27.     //printf("m_position=%f %f %f\n", m_position.x(), m_position.y(), m_position.z());
28.     return tmath::LookAtMatrix(m_position, eye, tmath::Vec3f(0.0f, 1.0f, 0.0f));
29. }

最后我们看一下相关变量的初始化。我们通过摄像机的初始位置和看向的位置，得到前向量。然后根据前向量，可以反推得到 yaw 和 pitch 角。

1. TCameraController::TCameraController(const tmath::Vec3f& initialPosition, const tmath::Vec3f& eyePosition)
2.     : m_position(initialPosition), m_lastX(0), m_lastY(0)
3. {
4.     m_forward = (eyePosition - initialPosition).Normalize();
5.     m_yaw = tmath::radToDeg(atan2(m_forward.z(), m_forward.x()));
6.     m_pitch = tmath::radToDeg(asin(m_forward.y()));
7. }

4. 测试

我们在之前绘制立方体的测试用例基础上，增加摄像机功能。如代码清单 3 所示，我们首先初始化 TCameraController 变量，然后使用 AddInputHandler 注册即可。

1. TCameraRenderTask::TCameraRenderTask(TBasicWindow& win)
2.     : m_camera(tmath::Vec3f(0.0f, 0.0f, -4.0f), tmath::Vec3f(0.0f, 0.0f, 0.0f))
3. {
4.     win.AddInputHandler(&m_camera);
5. }
6.
7. void TCameraRenderTask::Render(TSoftRenderer& sr)
8. {
9.     m_shader.viewMatrix = m_camera.GetViewMatrix();
10.     sr.ClearColor({ 0,0,0 });
11.     sr.ClearDepth(1.0f);
12.
13.     sr.DrawElements(TDrawMode::Triangles, 36, 0);
14. }

示例的运行效果如视频 1 所示。可以看到，我们能够控制摄像机上下、左右、前后移动，也能够控制上下、左右方向上的旋转。。

本章的完整代码见 tag/camera_control。
