在之前的文章中，我们已经学习了 CUDA 的启动配置，学习了 thread、block 和 grid 的概念。现在我们再从 GPU 设备的角度来看看。

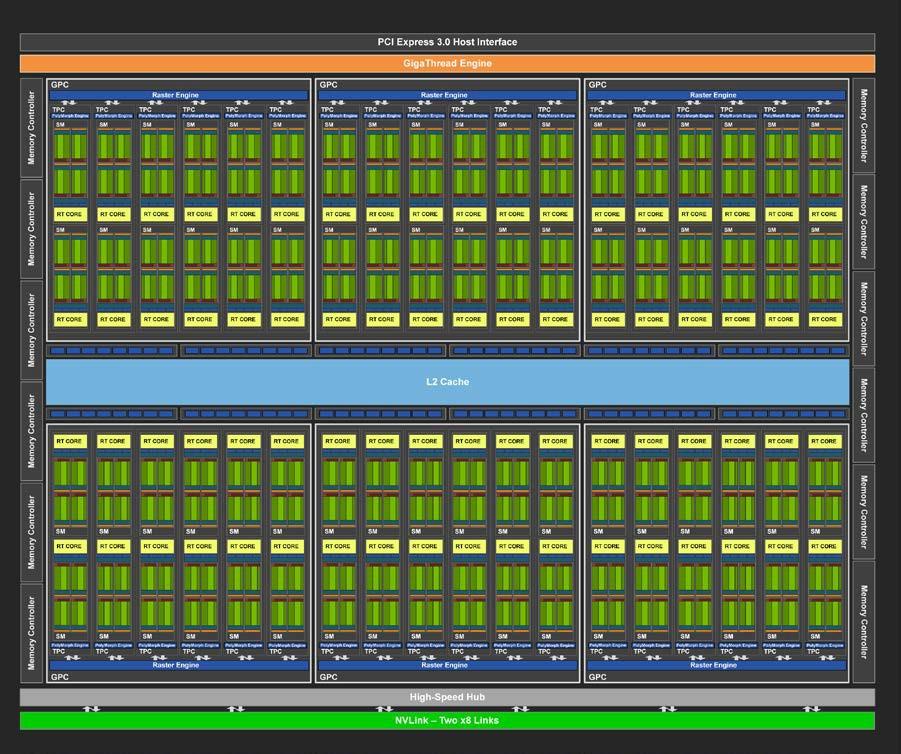

图 1 是 GPU 架构的大致布局。图中我们可以看到每个 GPC（Graphics Processing Clusters） 包含多个 TPC（Texture Processing Clusters），每个 TPC 包含一个光栅引擎和多个 SM（Streaming Multiprocessors）。

图中还能看到 RT Core (Ray Tracing Cores)，是用于光线追踪计算的单元；L2 Cache，二级缓冲；Memory Controller，内存控制器，负责管理 GPU 的显存访问；High-Speed Hub，高速集线器，负责各个组件之间的数据传输；NVLink，负责多 GPU 之间的数据交换。

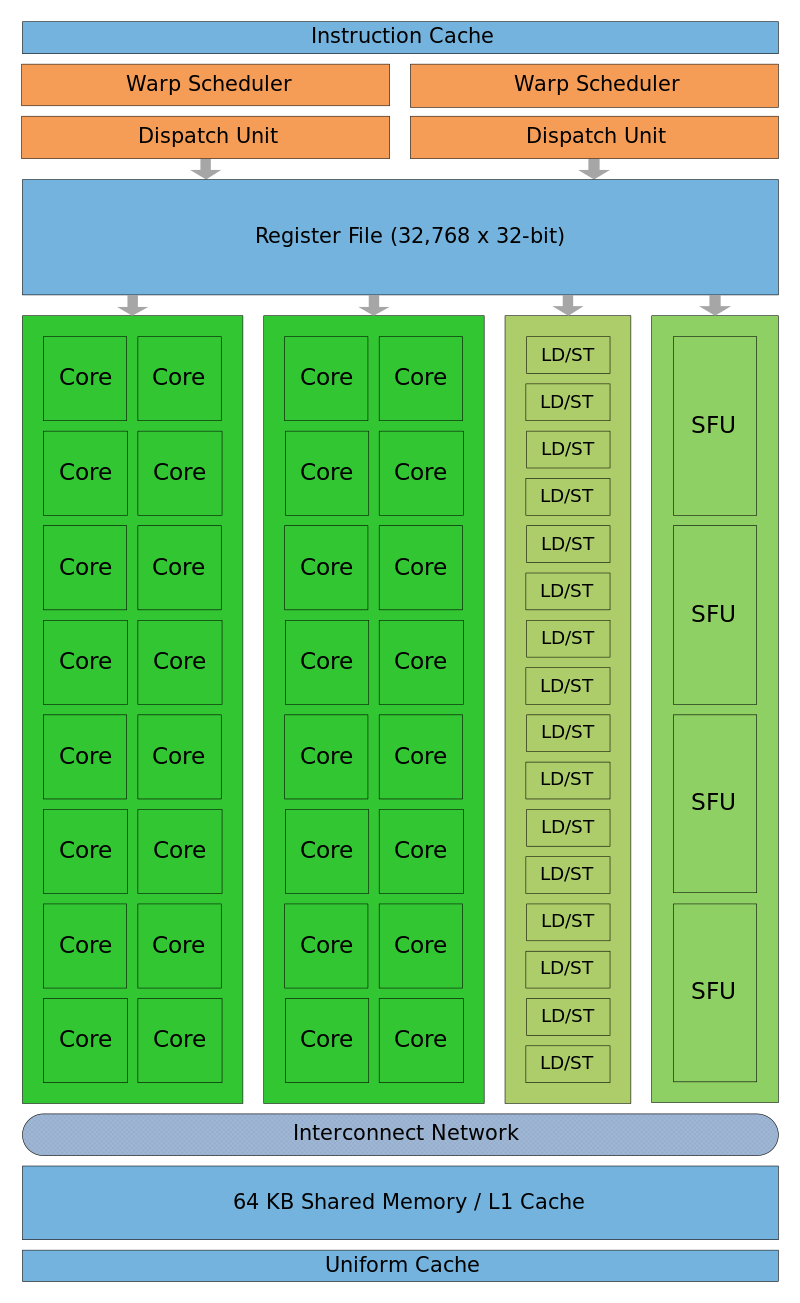

我们重点看一下 SM，如图 2 所示，它是 CUDA 架构中的一个核心组件。内部具体组件和流程如下：

1. SM 从指令缓存中获取指令。

2. 接着 warp 调度器将指令调度和派发给 CUDA 核心、LD/ST 单元或 SFU 单元。

3. 执行阶段。CUDA 核心执行基本的算术运算；LD/ST 单元进行内存访问；SFU 单元执行复杂的数学运算。

通过 Interconnect Network，数据可以在不同单元之间传输，如从 LD/ST 单元到寄存器文件，从寄存器文件到 CUDA 核心。

共享内存和 L1 缓存可以加速数据访问，减少延迟。

计算机体系结构

计算机体系结构根据弗林分类法，有 SISD、SIMD、MISD 和 MIMD。

SISD

SISD，全称为单指令单数据流（Single Instruction Single Data）。它是最传统的计算模型，在任意时刻，处理器只能从指令存储器中获取和执行一条指令。

像 Intel 80386 就是一个典型的 SISD 处理器。

SIMD

SIMD，全称为单指令多数据流（Single Instruction Multiple Data）。它是一种并行计算模型，一条指令可以同时对多个数据进行相同的操作。多个数据元素是并行处理的。

像 Intel 的 SSE 和 AVX 是广泛应用的 SIMD 指令集。

MISD

MISD，全称为多指令单数据流（Multiple Instruction Single Data）。它在实际应用中并不常见，是多个处理器同时对同一数据流执行不同的指令。

MISD 一般用于航天等高安全性领域的容错计算。通过不同处理器执行不同的算法，对同一数据进行处理，结果相互校验。可以确保系统的可靠性。

MIMD

MIMD，全称为多指令多数据流（Multiple Instruction Multiple Data）。它指多个处理器可以同时执行不同的指令流，并操作不同的数据流。

像目前广泛应用的多核处理器就是 MIMD 模型的典型实例。

CUDA 的 SIMT

CUDA 的核心体系结构是 SIMT（Single Instruction Multiple Threads），即单指令多线程。它允许多个线程同时执行相同的指令，每个线程处理不同的数据。

SIMT 和 SIMD 有类似的地方，都是单指令流，且是并行计算。但 SIMT 强调了线程的概念，每个线程都有自己的独立执行单元。不仅可以处理不同的数据，还允许不同的线程有不同的控制流路径。这使得 SIMT 比 SIMD 更加灵活。

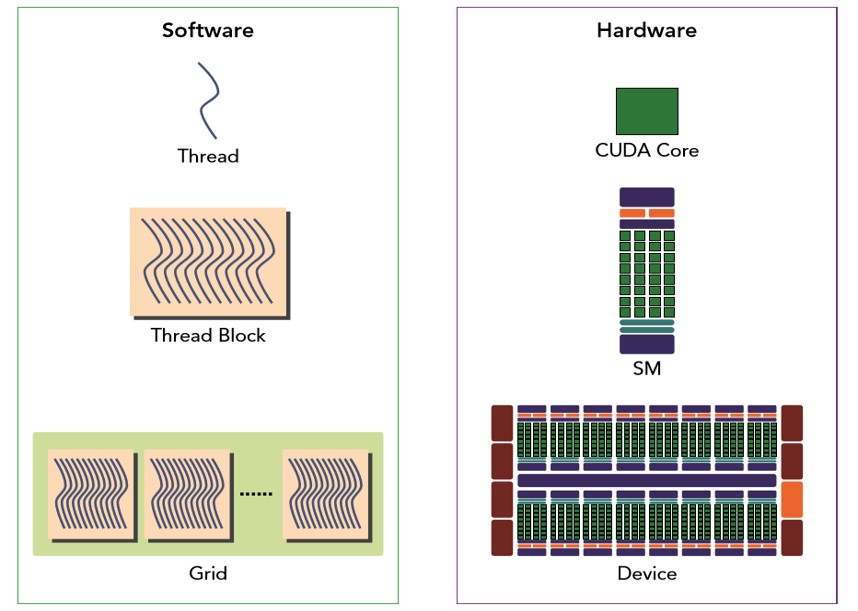

最后，我们可以建立图 3 所示的大致映射概念。

软件上的抽象模型是：线程是最基本的执行单元。线程块由多个线程组成。网格由多个线程块组成。

对应的具体硬件实现：每个线程在 CUDA 核心上运行。线程块中的线程，在同一个 SM 内执行。网格中的线程块分布在多个 SM 上。
