这节开始制作传送门，它用作后续的场景传送功能。我们先制作传送门的外观，使用 Shader Graph 制作。

1. 制作传送门效果

传送门效果使用 Shader Graph 制作，Shader Graph 我们在之前的文章 《Unity3D RPG Core | 09 Shader Graph 遮挡剔除》 中已经使用过，可以温习一下。

首先我们在 Assets 窗体中右击 Create - Shader Graph - URP - Lit Shader Graph，创建新的 Shader Graph 进行编辑。

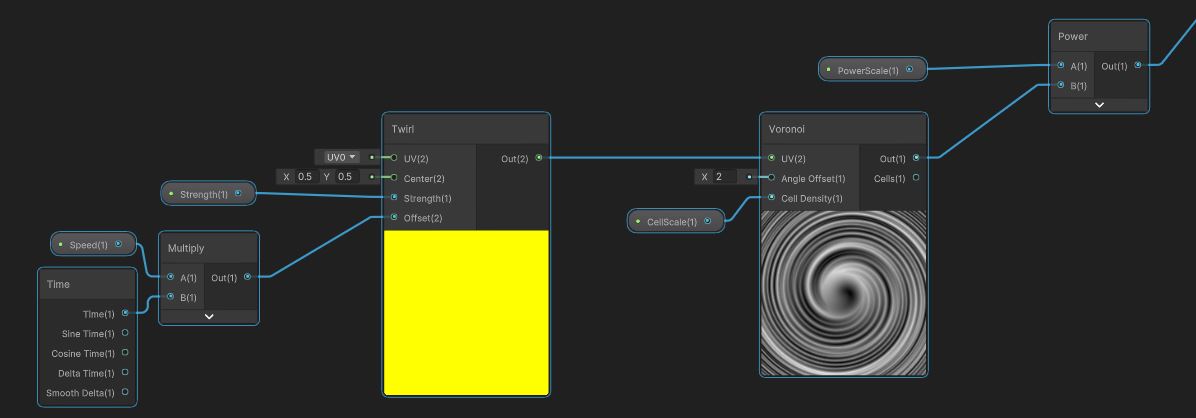

如图 1 所示，我们最先创建 Twirl 节点，它是彩色的旋转 UV，我们使用变量控制它的几个参数。Time 和 Speed 变量相乘传递给 Offset 属性，可以实现动态旋转的效果。Strength 变量传递给 Strength 属性，可以控制旋转的力度（效果上看着是圆圈的相隔）。

Twirl 的输出我们传递给 Voronoi 节点，可以看图上的效果是变成了黑白。使用 CellScale 变量调整它的 Cell Density 属性，从调整的画面上看它也是影响圆圈的密集程度。

最后我们通过 Power 节点将 Voronoi 输出增强一下。

图1 Shader Graph 部分

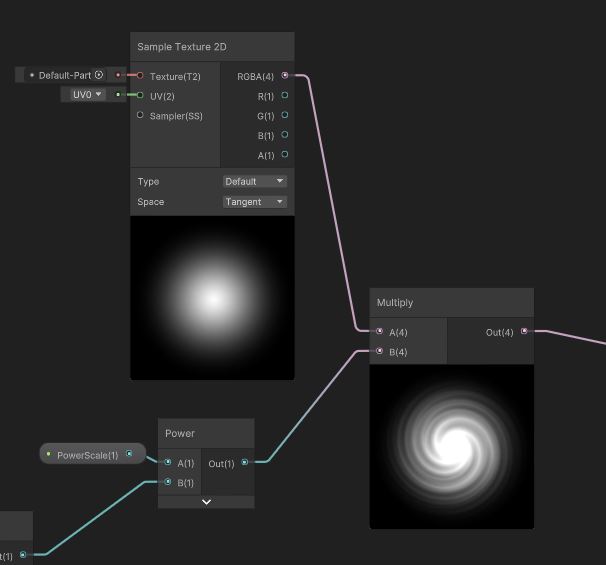

现在的效果是正方形的，我们需要让它是圆形效果。所以，如图 2 所示，我们添加一张圆形边缘的纹理图，将它和之前 Voronoi 的输出结果相乘。

图2 Shader Graph 部分

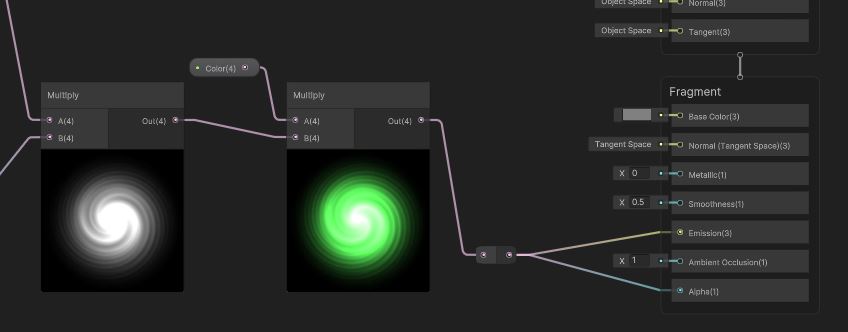

现在的效果还是黑白的，我们需要赋予颜色。我们再引入 Color 变量设置颜色（Color 的 Mode 设置为 HDR），和上述的输出相乘。最终的结果连入片段着色器的 Emission 和 Alpha 输入。

要想片段着色器中有 Alpha 通道，我们需要 Graph Settings 中的 Surface Type 属性为 Transparent。同时因为是 3D 场景，需要各个角度都能看到传送门，我们还需要设置双面显示：Render Face 设置为 Both。

图3 Shader Graph 部分

连上 Alpha 输入后可能会出现没有结果输出的情况。原因不明，尝试发现和指定的输入颜色有关，可能是运算有溢出导致。

2. 创建传送门

在创建好的 Shader Graph 上右击，选择 Create - Material 可以创建对应的材质。

我们在场景中右击，选择 3D Object - Quad，创建一个四边形，用它当作传送门。接着把创建好的材质拖拽到对象上就可以看到效果了。

要想在 Scene 场景中看到旋转效果，可以使能效果按钮中的 Always Refresh。

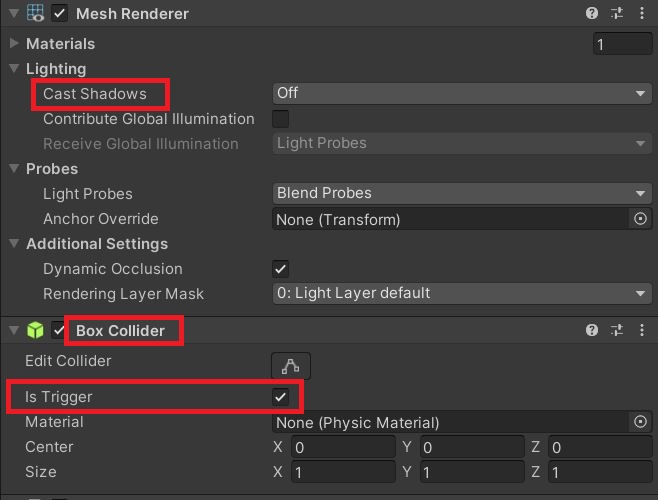

接着如图 4 所示，我们调整一下传送门对象的属性。现在 Quad 对象是有影子的，我们可以设置 Cast Shadows 为 Off 关掉。我们将原先的 Mesh Collider 删除掉，换成 Box Collider，并勾选上 Is Trigger，这样才会有触发事件生成。

图4 Quad 对象设置

最后还需要设置传送到的位置，我们通过在传送门对象下添加一个空对象来定位。

3. 传送门脚本

在本节，我们对传送门脚本相关的内容开个头。视频中的设置一开始有点费解，其中是传送门对象下绑定一个脚本，然后传送门对象下的空对象（传送位置点对象）也绑定一个脚本。传送位置点对象脚本定义传送目的地相关的内容，两者彼此分离。

不清楚为什么要特意把传送目的点功能特别分离开，此处把作者的思路理解了一下，自行实现了一番。

如代码清单 1 所示，我们用名字来唯一定义传送门（m_portalName），传送的目的地也是传送门，所以也用名字来定义（m_destinationPortalName）。同时还定义了是同场景传送还是不同场景传送（m_transmissionType），以及场景的名字（m_sceneName）。

函数 OnTriggerStay 和 OnTriggerExit 响应是否进入传送门区域，以此更新 canTransfer 变量，决定是否可以传送。

代码清单 1 传送门控制脚本
  1. public class PortalController : MonoBehaviour
  2. {
  3.     public enum TransmissionType
  4.     {
  5.         TransmissionSameScene,
  6.         TransmissionDifferentScene,
  7.     }
  8.
  9.     public string m_sceneName;
  10.     public string m_portalName;
  11.     public string m_destinationPortalName;
  12.     public TransmissionType m_transmissionType;
  13.
  14.     bool canTransfer = false;
  15.
  16.     private void OnTriggerStay(Collider other)
  17.     {
  18.         if (other.CompareTag("Player"))
  19.         {
  20.             canTransfer = true;
  21.             Debug.Log("OnTriggerStay");
  22.         }
  23.     }
  24.
  25.     private void OnTriggerExit(Collider other)
  26.     {
  27.         if (other.CompareTag("Player"))
  28.         {
  29.             canTransfer = false;
  30.             Debug.Log("OnTriggerExit");
  31.         }
  32.     }
  33. }

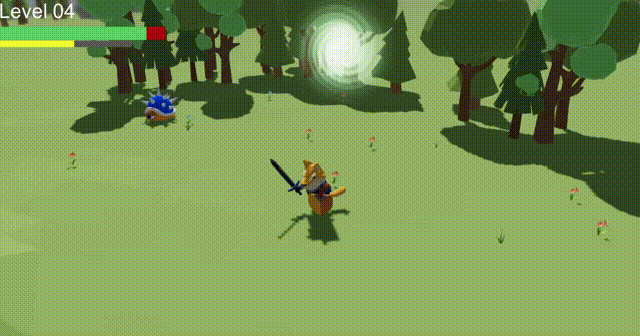

图 5 是传送门的最终效果，可以走进传送门碰撞区域，查看碰撞体触发事件函数的日志是否打印。

图5 传送门效果
